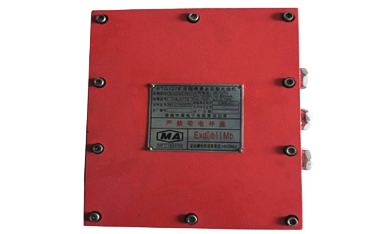

KTG127矿用隔爆兼本安型光端机

  【产品简介】

  KTG127矿用隔爆兼本安型光端机,实现视频信号转化为一路光信号在自愈环上经多节点透明传输,无需改动用户协议,解决了通讯距离远与通讯速率高、节点多且分散的矛盾,同时也解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性。

  【产品型号】

  KTG127

  【联系方式】

  0554-2697015 销售部

  产品介绍

  KTG127矿用隔爆兼本安型光端机,实现视频信号转化为一路光信号在自愈环上经多节点透明传输,无需改动用户协议,解决了通讯距离远与通讯速率高、节点多且分散的矛盾,同时也解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性。

  防爆形式:矿用隔爆兼本安型

  防爆标志:Exd[ib]IMb

  工作原理与结构特征

  工作原理

  将视频电信号采集设备(例如摄像机)传来的图像信号经过处理,转换成视频光信号送给视频分配器进行处理,处理后的电信号送给录像机进行显示。

  产品结构

  光端机箱体由接线腔和主腔组成,之间靠防爆接线端子链接。在主腔中有开光电源、光端机、固定卡轨等组成,输入、输出电路通过接线腔电缆引入装置与外部连接,主腔电缆引入装备只用于光信号输出。

  电气性能

  ◇额定工作电压:AC127V;

  ◇输入功率:≤30VA。

  视频输入信号:

  ◇信号制式:PAL;

  ◇接口数量:1路;

  ◇视频输出信号标称值:1V

  ◇最大传输距离:10m。

  视频输出信号:

  ◇传输方式:FC、单模、双纤;

  ◇接口数量:1路;

  ◇光发射功率:-15dBm~0dBm;

  ◇光发波长:15500nm;

  ◇最大传输距离:5Km;

  一路本安型电源输出(即对内供电又对外供电)

  ◇输出电压范围:DC11.5V~DC12.5V;

  ◇最大输出电流:840mA;(仅对外负载)

  功能:

  具有将视频点信号转换成光信号输出的功能。
