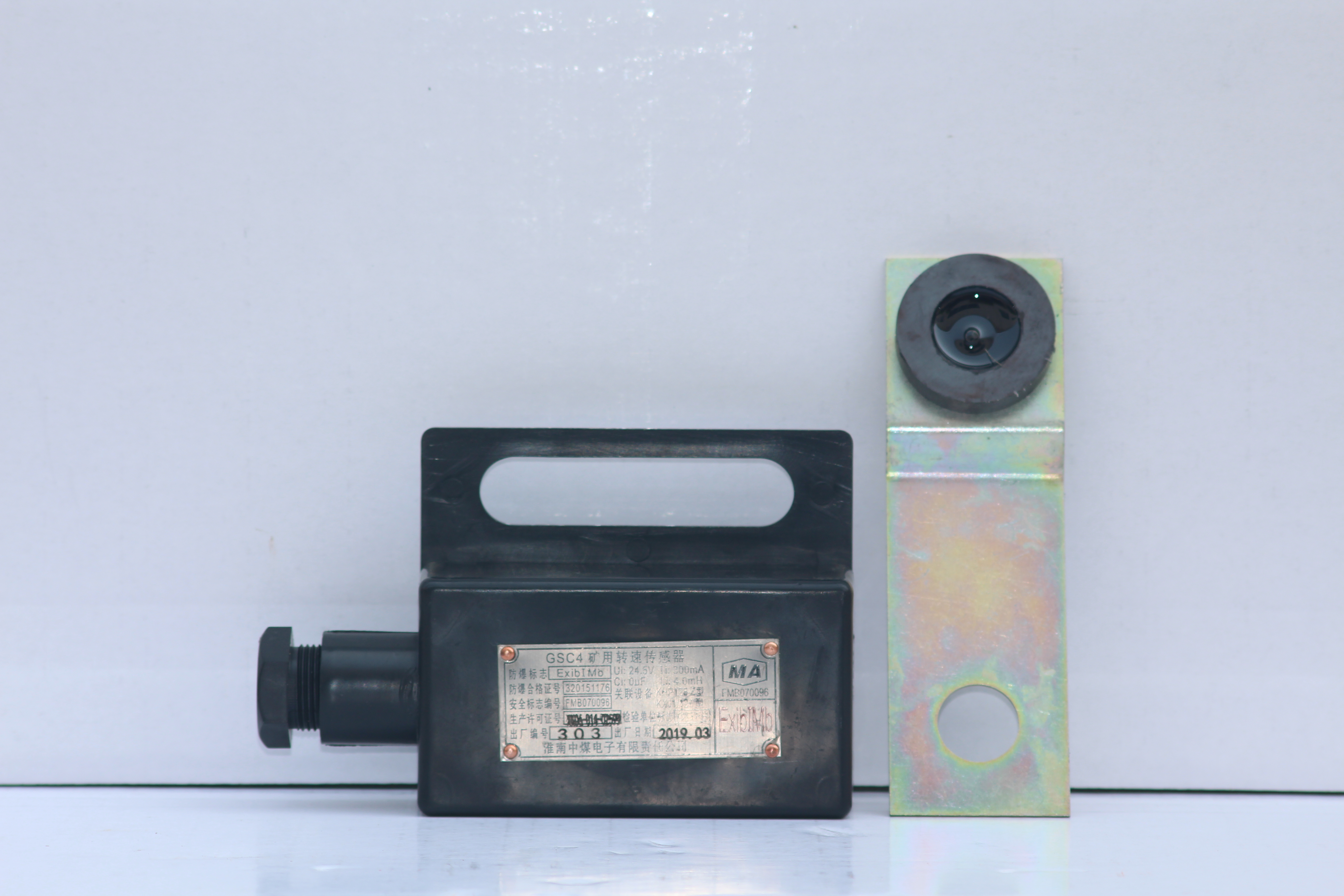

GSC4矿用转速传感器

文字:[大][中][小] 手机页面二维码 2019/10/16     浏览次数:

【产品简介】

本质安全型GSC4矿用转速传感器与KHP128—Z煤矿用带式输送机保护装置主机配合使用,主要用于对煤矿井下胶带运输机由于过载而打滑使皮带停止或减速而进行的适时监控,本传感器属电磁式传感器,该传感器具有测速范围宽、灵敏度高、可靠性好、适应性强等特点,安装使用方便等优点。

【产品型号】

GSC4

【联系方式】

0554-2697015 销售部



防爆型式:  矿用本质安全型

防爆标志为:ExibⅠMb ;

外壳防护等级:IP54;

使用环境条件

a) 温度:0℃~+40℃;

b) 湿度:≤95%;

c) 大气压力:80kPa~106kPa;

d)在无显著摇动和冲击振动的地方,;

e)在无足以腐蚀金属和破坏绝缘的气体和蒸汽的环境中;

f)在无滴水及液体侵入的地方;

3  外型尺寸及重量

外形尺寸:151mm×92mm×48mm;

重量: 450g

外壳材质:ABS工程塑料

主要技术指标

1 额定工作电压:12V.DC;

2 工作电流:≤40mA;

3 测量范围:(0-4)r/s;

4 输出信号:有转速输出高电平:≥6V,无转速输出低电平:≤0.5V;

5 电源波动适应性试验

传感器的供电电源在9V-24V应能正常工作。

6 传输距离:传感器与控制箱的最大传输距离:2km。

7 本安参数:  Ui: DC24.5V, Ii:300mA  Li:4.0mH   Ci:0μF

结构特征与工作原理

1结构特征

矿用转速传感器为矿用本质安全型,电路采模块化设计,体积小、重量轻。

2工作原理

当输送带速度在10s内输送带速度小于额定速度50% Ve时,主机2s内应报警,同时中止带式输送机的运行。
