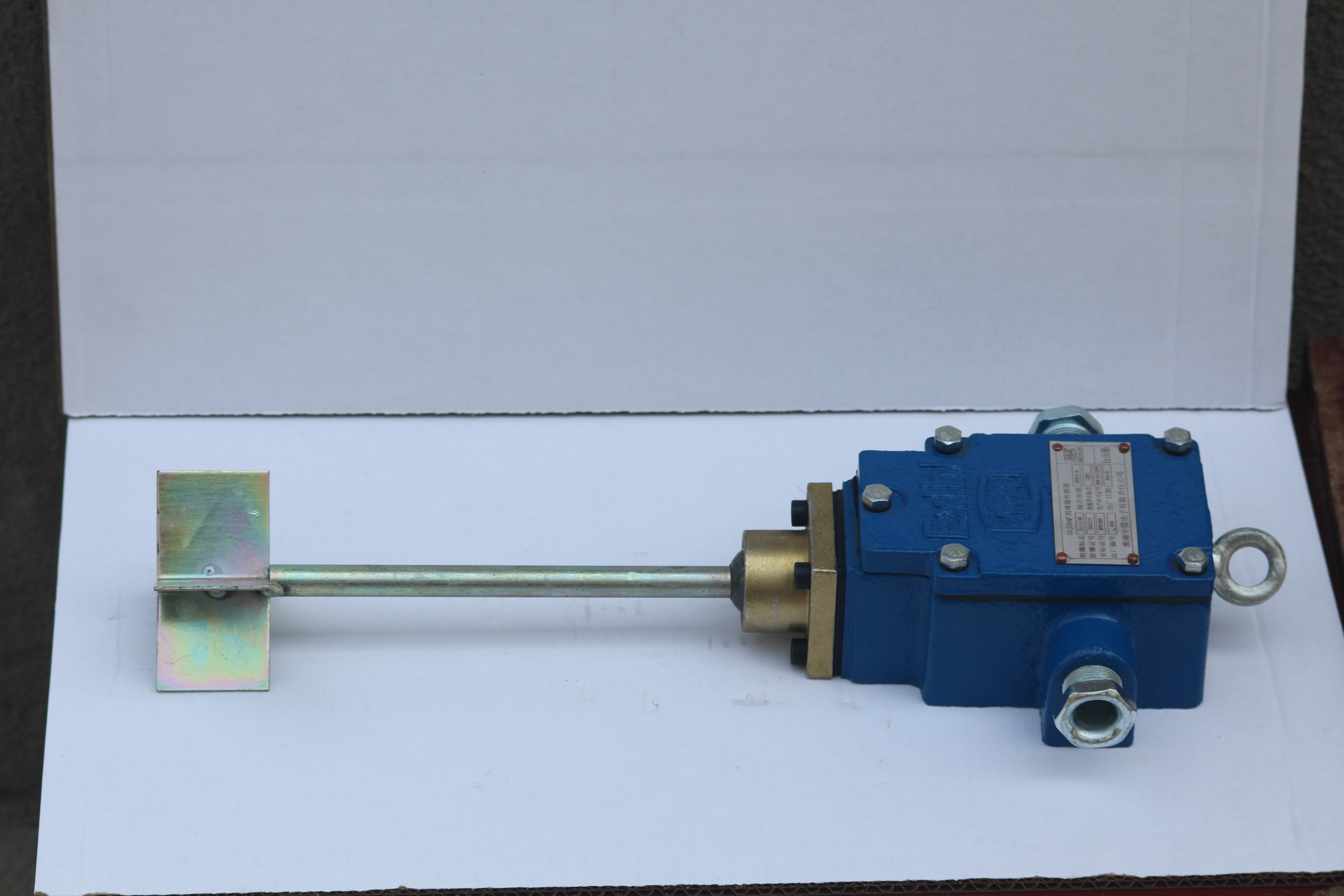

GUJ30矿用堆煤传感器

文字:[大][中][小] 手机页面二维码 2019/10/16     浏览次数:

【产品简介】

GUJ30矿用堆煤传感器为矿用本质安全型电气设备,适用于煤矿有瓦斯、煤尘爆炸危险的环境。与KXJJ1/127矿用隔爆兼本安型可编程控制箱或KHP128-Z煤矿用带式输送机保护装置主机配套使用,用作带式输送机堆煤检测和保护。

型号的组成及代表意义

防爆型式:矿用本质安全型。

防爆标志:ExibⅠMb,符合GB3836.4-2010中简单设备的要求。

外壳防护等级:IP54

【产品型号】

GUJ30

【联系方式】

0554-2697015 销售



使用环境条件

堆煤传感器在下列条件中应能正常工作:

a) 温度:-10℃~ 40℃;

b) 湿度:≤98(+25℃);

c) 大气压力:80kPa~110kPa;

d) 振动:加速度50m/s2

e) 冲击:峰值加速度500 m/s2

f) 煤矿井下无破坏绝缘的腐蚀性气体的场合。

g) 用于具有甲烷、煤尘等爆炸性混合物的危险场所。

外形尺寸及质量

a) 外形尺寸: 400mm×157mm×71mm

b) 质量:3kg

c) 外壳材质:Q235A

结构特征与工作原理

结构特征:

本传感器为机械式。采用了凸轮机构和力距放大原理,无方向性,动作灵敏,可以在干煤、水煤和淋水的场所正常工作。

工作原理

传感器工作原理为机械开关式。当出现运输机埋机头、满仓、满煤漏斗时,煤触及煤位传感器的触头并推动触杆偏离中心线之间的动作摆角大于30±2°时,传感器动作,使主机自动切断运输机的电源实现煤位保护。

主要性能

1  动作角度:30º±2º;

2  触杆的动作力:≤9.8N;

3  复位角度:25º±2º;

4  探杆转动的极限角度:≤70º;

5  拉动式堆煤传感器动作级数:单级;

6  动作方向:双向动作;

7  接点容量:24V/0.5A DC;

8  接点对数:2对无源触点(一常开一常闭);

9  接点额定工作电压:24V.DC
