KJ974-F1矿用隔爆兼本安型监控分站

文字:[大][中][小] 手机页面二维码 2019/6/13     浏览次数:

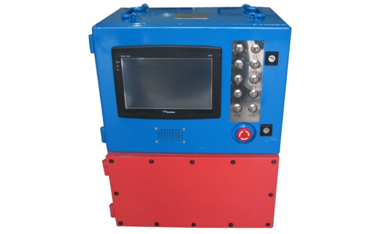

KJ974-F1矿用隔爆兼本安型监控分站


  产品简介

  KJ974-F1矿用隔爆兼本安型监控分站是适用于煤矿井下有瓦斯和煤尘爆炸的危险环境或地面严酷环境,也可以作为冶金矿山、露天煤矿、港口码头、选煤厂、发电厂等恶劣环境中的皮带运输机的综合保护,替代现有的各种皮带机综合保护装置。

  产品型号

  KJ974-F1

  联系方式

  0554-2697015 销售部

  产品介绍

  KJ974-F1矿用隔爆兼本安型监控分站(以下简称为分站)是以矿用本安型PLC为控制核心,集先进的电子技术、PLC技术、自动化技术、通讯技术、抗干扰技术与一体的新一代矿用控制器。该分站具有极高的可靠性和性价比、强大的通讯能力、液晶屏汉字显示、丰富的操作及功能按键、语音报警灯特点、是一种适用于在煤尘、瓦斯等危险环境中使用的智能控制装置,其通用性光、适应性强,能实现各种场合中胶带运输机的检测、监测及保护控制自动化。

  该分站是适用于煤矿井下有瓦斯和煤尘爆炸的危险环境或地面严酷环境,也可以作为冶金矿山、露天煤矿、港口码头、选煤厂、发电厂等恶劣环境中的皮带运输机的综合保护,替代现有的各种皮带机综合保护装置。它不仅可以完成单机设备控制的自动化,还可以以组网的形式组成系统,实现分布分级式远程监控和管理。

  矿用隔爆兼本安型 防爆标志:Exd[ib]IMb

  主要特点

  (1)可靠性高

  该分站以高性能的本安型模块化PLC为处理器、具有极强的抗干扰能力与极高的可靠性,保障控制系统的工作稳定可靠、采集数据真实有效,特别适用于条件比较苛刻的环境。

  (2)矿用本安型人机界面

  该矿用本安型人机界面具有通讯设置、控制界面、故障记录的功能。

  (3)强大的通讯能力

  该分站在通讯接口电路中采用了特有的专利技术,通讯距离远、抗干扰能力强,能很方便的组成多级远程通讯网络。

  (4)接线方便

  该分站采用通用控制箱布线方式,端子号注标清晰,接线空间大,用户接线轻松、方便,不会有接线困难等问题。

  (5)适用场合广

  该分站本安型PLC为控制内核,根据现场的不同需求,可以很方便的定制程序,大大缩短工程周期。

  (6)多种运行方式

  该分站具有单台、集控、检修、点动等多种运行方式,满足用户的各种需求。

  (7)保护功能完善

  该分站具有通常皮带机综保功能外,还具有保障解锁、手动洒水、参数设置等多种功能。

  工作原理

  主要技术参数

  供电电源

  ◇工作电压:AC127V,电源电压波动范围:额定电压的75%~110%,功率不大于40W。

  ◇本安参数:

  一路12V的电源模块内供人机界面:Uo:DC12.2V;Io:1.5A;

  一路12V的电源模块内供可编程控制器:Uo:DC12.2V;Io:1.5A;

  一路18V电源模块输出:Uo:DC18.2V,Io:800mA,Co:0.1uF,Lo:0.1mH;

  485通信端:Uo:5V,Io:20mA,Co:0.1uF,Lo:10mH。

  ◇KJ974-F1矿用隔爆兼本安型监控分站与KJ974-J地面输出本安型信息传输接口之间的信号传输:

  传输方式:RS485

  接口数量:1路

  传输速率:1200bps

  最大传输距离:5km

  ◇报警方式:

  语音报警,报警声级强度:≥85db(A)。

  ◇最大监控容量

  每台KJ974-F1矿用隔爆兼本安型监控分站最大允许接入KY974-F1矿用隔爆兼本安型监控分站或KJ974-F2矿用隔爆兼本安型监控分站:8台。

  ◇显示与操作

  本安腔面板上有带背景光液晶触摸屏、触摸屏具有通讯设置、控制界面、故障记录操作方式。
