GSG5矿用本安型速度传感器

文字:[大][中][小] 手机页面二维码 2019/6/18     浏览次数:

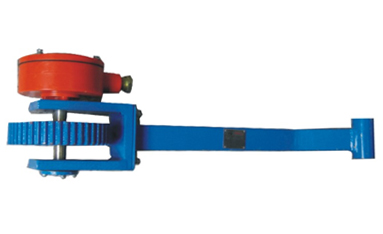

GSG5矿用本安型速度传感器

  【产品简介】

  本质安全型GSG5矿用本安型速度传感器主要用于对煤矿井下胶带运输机由于过载而打滑使皮带停止或减速而进行的适时监控,本检测器属光电式检测器,该传感器具有测速范围宽、灵感度高、可靠性好、适应性强等特点,安装使用方便等优点。

  【产品型号】

  GSG5

  【联系方式】

  0554-2697015 销售部

  产品介绍

  本质安全型GSG5矿用本安型速度传感器主要用于对煤矿井下胶带运输机由于过载而打滑使皮带停止或减速而进行的适时监控,本检测器属光电式检测器,该传感器具有测速范围宽、灵感度高、可靠性好、适应性强等特点,安装使用方便等优点。

  防爆型式:矿用本质安全性

  ◇防爆标志:ExibIMb;

  ◇外壳防护等级:IP54;

  外形尺寸及重量

  ◇外形尺寸:643mm*156.5mm*152.5mm

  ◇重量:4.5kg

  ◇外壳材质:ABS工程塑料+A3钢

  主要性能技术参数

  ◇测量范围:(0-5)m/s

  ◇基本误差:±2.5%

  ◇线性误差:±2.5%

  ◇回程误差:2.5%

  ◇重复性误差:1.5%

  ◇输出信号:0-600HZ频率信号

  ◇传输距离:

  传感器到关联设备之间的传输介质为矿用移动轻型橡套软电缆MYQ3*1.5mm,主机与传感器之间最大传输距离不大于100m。

  ◇关联设备:见附录A。

  ◇额定工作电压:DC24V 工作电流:≤60mA

  ◇本安参数:Ui:Ui:DC24.3V,li:0.54A,Ci:0uF,Li:0mH

  结构特征与工作原理

  ◇结构特征

  传感器为矿用本质安全型,电路设计简练,工作可靠。

  ◇工作原理

  传感器探头接收到旋转齿轮送来的频率信号,并经驱动后输出,当不符合额定值时检测器输出低电平,有主机设定保护值。

  安装

  接上电源后,检测器为初始化状态,不能进行检测,等10秒后,进入检测状态。正常时输出频率信号,不符合额定值时,主机动作并报警。检测器与主机的距离≤100m,使用三芯矿用像套电缆,其分布电容小于0.1uF/km,分布电感小鱼1mH/km。
